グラビア印刷 ※2022年12月末 生産終了しました。

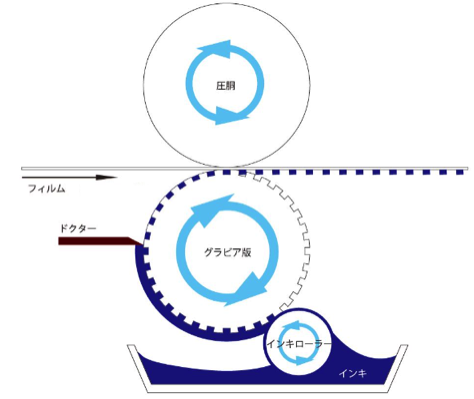

製版されたシリンダー（版胴）がインキパンに浸漬しながら回転し、汲み上げられたインキをドクターブレードで掻き落とします。
インキはパターンの凹みに残り、ゴムの圧胴の加圧により被印刷体に転移、絵柄が複製されます。
大ロットの印刷に向いています。
フィルムの裏側から印刷すると、表側の仕上がりが綺麗なのは勿論のこと、表側にインクは存在しません。
特徴
※フィルムの製膜とグラビア印刷、ドライラミネートまで工程が弊社内で完結できます。
※各機材の納期調整、手配の煩わしさを排除できます。弊社への注文書１枚で、全ての基材を弊社で手配することも可能です。
※帯電防止コート可能です。
※残留溶剤の測定も自社で可能です。
※印刷の他にも様々な2次加工が出来ますので、こんなこと出来ないかな？というご要望にお応えします。
設備仕様

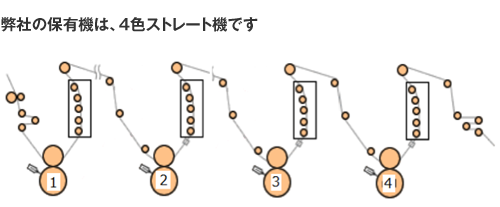

| 色数 | 片面４色（ストレート） |
|---|---|
| 印刷速度 | 20〜200ｍ/min |
| 塗布量 | WET：4g/㎡ DRY：1g/㎡ |
| 被印刷物 | 種類 | PS・CPP・OPP・PET 他 PE・ONY |
|---|---|---|
| 幅 | 400ｍｍ〜1050ｍｍ | |
| 径 | Max：φ600mm | |
| 紙管寸法 | 3インチ |
| シリンダー（版胴） | 幅 | 750〜1150mm |
|---|---|---|
| 径 | φ120〜300mm | |
| 円周 | 377〜942mm | |
| トバ口 | φ100mm | |
| テーパ度 | 10度 | |
| キー溝 | 10mm | |
| 脱着方式 | シャフトレスエアチャッキング | |
| 見当 | サンドレイ方式 |
| 圧胴 | 印圧 | Max：3000Ｎ |
|---|---|---|
| 径 | φ135mm（鉄芯径：φ110mm） | |
| ゴム厚 | 12.5mm | |
| 硬度 | 65〜70度 | |
| 材質 | EPT（エチレンプロピレンゴム) |
| ドクター | 構造 | 上下、前後首振り装置付 |
|---|---|---|
| 揺動 | 版胴10回転で約1ストローク | |
| 揺動量 | 0〜20mm（調整可能） |
| 乾燥機 | 構造 | 熱風吹付アーチ型ガイドロール方式 |
|---|---|---|
| 乾燥温度 | Max：80℃（給気20℃）リターン可 | |
| 風量 | 60m^3/min | |
| 風圧 | 2.5Kpa |
| EPC装置 | 修正量 | ±10ｍｍ（ロールガイダー方式） |
|---|
| 巻取り | 紙管寸法 | 3インチ |
|---|---|---|
| 巻取り径 | Max：φ600mm | |
| 方式 | 2軸ターレット（シャフトレス） | |
| 張力 | 30〜200Ｎ（全幅） | |
| 紙継ぎ方式 | フライングカッター方式 |
| 印刷フィルム厚（μm） | PS | 20〜60 |
|---|---|---|
| PE | 20〜60 | |
| CPP | 20〜50 | |
| ONY | 15〜50 | |
| OPP | 20〜50 | |
| PET | 9〜40 |
